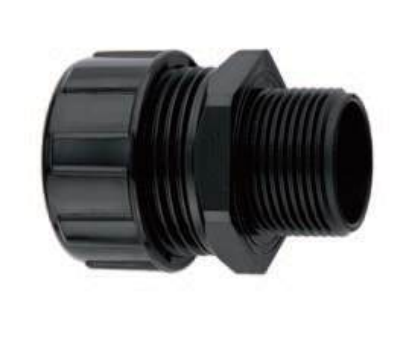

斯特林ses-sterling法國 ELECTROFLEX接頭的使用注意事項

一、安裝前準備

型號匹配驗證

需根據保護套內徑、工作壓力及環境條件選擇對應型號。例如，CF 系列適用于需要角度分支的場景（如機械臂關節），而 RDF 系列更側重軸向密封。安裝前需核對型號標簽，確保與斯特林官方《ELECTROFLEX 連接系統選型指南》一致。

工具與材料準備

切割工具：推薦使用 Knipex 86 02 250 等專用套管剪，避免切口變形影響密封。

密封材料：高溫環境（>150°C）需搭配斯特林 PA12 材質專用密封膠（如 Loctite 567），低溫場景（<-50°C）建議使用硅基密封帶。

清潔用品：使用無水乙醇或斯特林指定清潔劑清除接口表面油污，確保密封面粗糙度 Ra≤3.2μm。

環境預評估

溫度范圍：確認環境溫度是否在 Raccords 額定范圍（-50°C 至 + 260°C）內，極端溫差需采用分段式安裝或補償結構。

化學腐蝕：若接觸酸 / 堿溶液（如煉油廠），需選擇 PA12 材質型號并進行表面氟化處理。

二、安裝操作規范

切割與對齊

保護套切割長度應比 Raccords 插入深度長 5-10mm，切口需垂直于軸線，毛刺需用砂紙打磨至 Ra≤6.3μm。

插入時需確保保護套與 Raccords 內壁完全貼合，軸向偏差應 < 0.5mm，角度偏差需符合 CF 系列 ±2° 的設計要求。

密封與固定

螺紋連接：使用扭矩扳手按斯特林推薦值（如 M12 螺紋為 12-15N?m）緊固，避免過緊導致 PA12 材質脆化。

卡簧固定：RDF 系列需使用專用卡簧鉗安裝，確?？ɑ赏耆度肟ú?，間隙≤0.2mm。

密封測試：安裝后需進行氣壓測試（推薦 0.8MPa，保壓 30 分鐘），壓降應 < 0.05MPa。

特殊場景處理

高壓環境（>10MPa）：需在 Raccords 與保護套間增加金屬加強環（如 Inconel 625），并采用雙道 O 型圈密封。

醫療潔凈室：安裝人員需穿戴無塵手套，避免皮膚油脂污染，完成后用環氧乙烷滅菌 3 小時。

三、運行環境管理

溫度控制

短時過載溫度（<1 小時）不得超過材料極限溫度（PA12 為 + 260°C），長期運行建議控制在 80% 額定溫度以下。

溫度梯度 > 50°C/m 時，需在 Raccords 兩側安裝膨脹節（如斯特林 ELECTROFLEX Expansion Joints）。

化學兼容性

接觸溶劑（如二甲苯）時，需選擇 HDPE 材質型號，并每季度檢查溶脹率（應 < 5%）。

食品級應用（如飲料生產線）必須使用 FDA 認證型號，避免 PA12 析出物污染。

機械應力監測

振動環境（>5g）需每半年檢查卡簧松動情況，建議安裝振動傳感器（如 PCB Piezotronics 333B30）實時監測。

彎曲半徑應≥保護套外徑的 8 倍，避免 Raccords 承受過度扭力。

四、維護與故障處理

定期檢查周期

常規環境：每 6 個月檢查密封面磨損（允許磨損量 < 0.1mm）、卡簧彈性（變形量應 < 10%）。

惡劣環境（如礦井）：每月檢查抗沖擊涂層（如斯特林 Electroflex? Coating）完整性，脫落面積 > 5% 需重新噴涂。

常見故障解決方案

泄漏：輕微泄漏可注入?yún)捬跄z（如 Loctite 518），嚴重泄漏需更換密封件并檢查保護套老化程度。

斷裂：若 Raccords 出現裂紋，需分析應力集中點，調整安裝位置或更換高強度型號（如 CF 系列升級版）。

退役處理

含 PA12 的 Raccords 需按歐盟 WEEE 指令回收，避免焚燒產生有毒氣體。

醫療用途的 Raccords 需經輻照滅菌（25kGy）后銷毀。

五、安全與認證合規

人員防護

安裝高溫部件（>100°C）需佩戴防燙手套（如 Ansell HyFlex 11-850），接觸化學介質需穿戴防化服（如 Dupont Tyvek 400）。

高壓測試時需設置隔離區，壓力釋放需通過專用排氣閥（如 Swagelok SS-4V）緩慢進行。

認證要求

汽車行業：必須符合 IATF 16949 認證，并通過 VW TL 52804 耐老化測試（150°C×1000 小時）。

航空航天：需滿足 FAR 25.853 防火標準，安裝后提交第三方檢測報告（如 SGS 認證）。

文檔管理

保存安裝記錄（包括扭矩值、測試數據）至少 5 年，醫療應用需保存 10 年。

版本升級時（如 RDF 系列從 V1.0 升級至 V2.0），需更新系統圖紙并重新進行兼容性測試。

六、特殊場景優化方案

深海應用（>300bar）

選擇 PA12 + 不銹鋼骨架復合結構，安裝前進行 300bar 水壓測試（保壓 24 小時無泄漏）。

建議搭配斯特林專用水下連接器（如 ELECTROFLEX Subsea Coupling），采用鈦合金螺栓（如 Ti-6Al-4V）增強耐腐蝕性。

超低溫環境（<-196°C）

必須使用斯特林 CryoFlex? 系列，其耐液氮性能通過 - 200°C×1000 次循環測試。

安裝時需預冷至 - 80°C，避免熱應力導致斷裂。

潔凈室應用

采用無鹵素型號（如 CF 系列醫療版），安裝過程需在 ISO 5 級潔凈環境中進行。

每季度進行粒子計數（0.5μm 顆粒應 < 3520 個 /m3）和微生物檢測（沉降菌 < 1CFU / 皿）。
