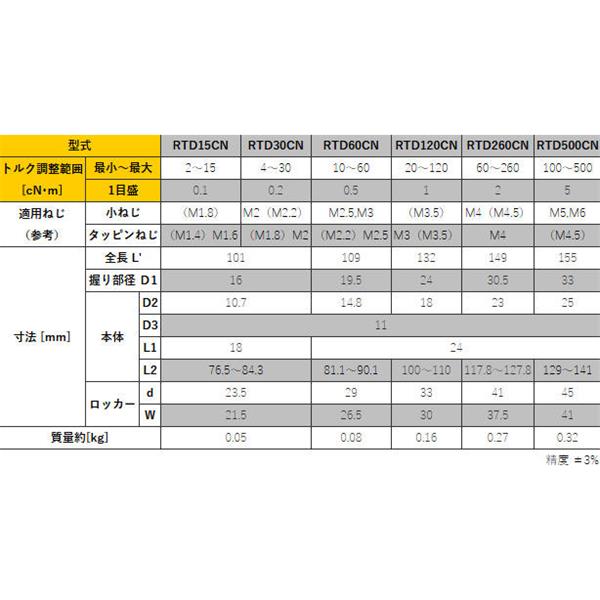

TOHNICHI東日信號式扭矩驅動器RTD15CN

TOHNICHI 東日制作所 1949 年誕生于日本大阪，是全球最早專注扭矩管控工具研發制造的專業原廠，全線產品均在日本本土完成生產組裝，擁有七十余年扭矩機構自研經驗，產品覆蓋手動、氣動、電動、自動化主軸、扭矩檢測設備全品類，廣泛適配光學、半導體、車載電子、精密自動化、精密設備維保等行業。品牌全部產品符合 ISO6789 國際扭矩工具標準，同時擁有 RoHS 環保認證，穩定性、重復控扭精度在日系扭矩工具中處于第一梯隊，也是國內水晶光電這類光學零部件工廠、芯片制造企業、汽車鏡頭產線長期指定的扭矩管控品牌。東日核心技術是彈性脫扣式扭矩結構，工具達到預設扭矩會自動空轉脫開，從機械層面避免工件過擰損壞，同時在此基礎上衍生出帶信號輸出的信號式扭矩驅動器，專門滿足量產產線防漏擰、數據追溯、設備聯鎖的生產需求。品牌可提供整套閉環扭矩管控方案，從擰緊執行工具到計數、校驗、數據采集配套設備全部自研自產，無需搭配第三方配件即可搭建完整追溯系統。

普通扭矩工具僅依靠手感、聲響提示扭矩到位，無法給產線控制系統傳遞信號，而東日信號式扭矩驅動器內置微動限位開關或無線信號發射模塊，當擰緊扭矩達到設定值、工具脫扣的瞬間，會同步輸出到位信號，信號可以直接對接 PLC、計數控制器、工廠 MES 系統，實現漏擰報警、工序聯鎖、擰緊數量統計、扭矩?cái)?shù)據上傳追溯，是自動化量產產線、高精密零部件組裝的剛需工具，尤其適合水晶光電光學鏡片、車載鏡頭、光通信基板這類不能出現漏擰、過擰不良的工序。

代表型號 RTDLS、RNTDLS 兩個細分系列，全部為刻度可調的手持微型扭力起子，適配 M1 至 M6 微型精密螺絲。RTDLS 支持自由調整扭矩?cái)?shù)值，一條產線多種規格螺絲通用；RNTDLS 為固定預置扭矩款，單一工序長期使用，防止員工私自改動扭矩參數。工具擰緊達標后自動空轉，同時機身內置開關通過屏蔽線纜輸出干接點 OK 信號，搭配東日原廠計數單元可以統計每一個產品的擰緊數量，一旦出現漏擰設備會聲光報警，也能接入流水線 PLC，未完成擰緊無法流轉下一工序。整體機身小巧輕便，適配無塵車間、狹小鏡組腔體返修、手工組裝工位，是水晶光電組裝車間日常循環采購的基礎款信號工具。

代表型號 HATFH25N 無線系列，屬于鋰電充電無氣管款式，F(xiàn)H 代表內置無線信號發射模塊，不需要外接信號線，適合無塵車間多工位移動作業，不會出現管線干涉潔凈車間動線。擰緊完成后設備通過無線方式將合格信號傳輸至配套信號接收器，接收器連接計數設備和 MES 系統，自動記錄每一次擰緊動作，機身自帶雙色指示燈，藍色代表擰緊合格，紅色提示漏擰或扭矩異常。無氣源場景、車載鏡頭模組移動裝配、樣品實驗室測試都可使用，解決有線工具走線雜亂、氣管污染潔凈區的痛點。

分為手槍式 AURLS-mk2 系列與直柄 ULR 系列兩大類，依靠壓縮空氣驅動，適合流水線大批量連續鎖附作業，控扭精度不受氣壓小幅波動影響。AURLS-mk2 是手槍造型，操作握持省力，覆蓋 2 至 25N?m 扭矩區間，適配 M4 到 M10 螺絲；ULR 為細長直筒造型，能夠伸入鏡頭模組、濾片支架深腔狹小空間，扭矩量程覆蓋極小的 10至大扭矩 1000，適配 M2 至 M6 微型光學螺絲。兩款型號尾部都搭載 LS 限位微動開關，扭矩達標立刻停機并輸出到位信號，聯動產線實現防呆管控，是水晶光電自動化組裝流水線主力配套工具。

代表型號 MF 系列，專門內置在多軸自動鎖螺絲機、全自動擰緊設備內部，區別于無信號的 MG 基礎款，MF 主軸集成微動信號開關，整機為細長直筒緊湊結構，能夠多支密集并排安裝實現多螺絲同步擰緊。當主軸達到設定扭矩自動停止旋轉，同步向設備控制器傳遞擰緊完成信號，設備根據信號判定該工位螺絲全部鎖附合格后，才會執行下一動作，有效杜絕設備漏擰，適配水晶光電光波導、微棱鏡、車載鏡頭全自動多軸組裝產線，是新建技改產線大額采購的核心自動化配件。

東日信號式驅動器需要搭配原廠配套設備才能完整實現追溯功能，核心配套包含 CNA-4mk3 計數單元、扭矩測試儀、無線信號接收器 R-FH。計數單元接收工具傳遞的 OK 信號，自動統計擰緊數量、設置批量完成判定；扭矩測試儀用于定期校驗所有信號工具的扭矩精度，滿足品質部門月度校驗規范；無線接收器匹配無線款扭力起子，完成信號中轉與數據上傳，整套配套可以打通產線擰緊數據，實現全流程品質追溯，貼合水晶光電智能制造數字化升級需求。

第一，工具脫扣結構可以避免光學玻璃、鍍膜鏡片、精密塑膠支架因扭矩過大碎裂報廢，適配水晶各類光學零部件精密組裝要求；第二，全系信號輸出方案覆蓋手工、氣動、全自動設備全部工位，可一站式供應，不用分開對接多家供應商；第三，全部工具適配無塵、油污、潮濕等不同車間環境，濕法清洗車間可選用金屬手柄耐油污型號，組裝潔凈車間選用輕量化無油氣動、無線鋰電型號；第四，全部產品擁有正規進口校正證書，滿足水晶光電 IQC、品質實驗室的精度管控審核標準。

信號式扭矩驅動器
RTD15CN
RTD30CN
RTD60CN
RTD120CN
RTD260CN
RTD500CN
信號式預置非空轉扭矩驅動器
LTD15CN
LTD30CN
LTD60CN
LTD120CN
LTD260CN
LTD500CN
LTD1000CN
LTD2000CN2
AMRD/BMRD2 系列 微型信號式預置空轉型扭矩驅動器（極小螺絲專用扭力起子）
AMRD1CN
AMRD2CN
AMRD4CN
AMRD8CN
BMRD15CN2
BMRD30CN2
單能型空轉式預置扭矩驅動器（固定扭矩扭力起子）
RNTD15CN
RNTD30CN
RNTD60CN
RNTD120CN
RNTD260CN
RNTD500CN
單能型非空轉預置扭矩驅動器（固定扭力脫扣式扭力起子）
NTD15CN
NTD30CN
NTD60CN
NTD120CN
NTD260CN
NTD500CN
NTD1000CN
絕緣預置空轉型信號式扭矩驅動器（絕緣扭力起子）
RTDZ260CN
RTDZ500CN
單能型絕緣空轉式扭矩驅動器（固定扭力絕緣扭力起子）
RNTDZ260CN
RNTDZ500CN
帶限位開關空轉型扭矩驅動器（防漏鎖計數扭力起子）
RTDLS120CN
RTDLS260CN
RTDLS500CN
RNTDLS120CN
RNTDLS260CN
RNTDLS500CN
無線信號空轉型扭矩驅動器（無線防漏鎖扭力起子）
RTDFH120CN
RTDFH260CN
RTDFH500CN
RNTDFH120CN
RNTDFH260CN
RNTDFH500CN
單能型非空轉印標記扭矩驅動器（油墨標記防漏鎖扭力起子）
MNTD120CN
MNTD260CN
MNTD500CN
預置式棘輪扭矩扳手（標準通用型扭力扳手）
QL2N
QL5N
QL10N
QL15N
QL25N5-1/4
QL25N5
QL50N
QL100N4-3/8
QL100N4
QL140N
QL200N4
QL280N-1/2
QL280N
QL420N
QLE550N2
QLE750N2
QLE1000N2
QLE1400N2
QLE2100N2
QLE2800N2
可換頭預置式扭矩扳手（多用途交換頭扭力扳手）
CL2NX8D
CL5NX8D
CL10NX8D
CL15NX8D
CL25N5X10D
CL50NX12D
CL50NX15D
CL100NX15D
CL140NX15D
CL200NX19D
CL280NX22D
CL420NX22D
CLE550N2X27D
CLE750N2X27D
CLE850N2X32D
CLE1200N2X32D
小容量精密預置式棘輪扭矩扳手（紅點設計獎新款迷你扭力扳手）
QL2N+
QL5N+

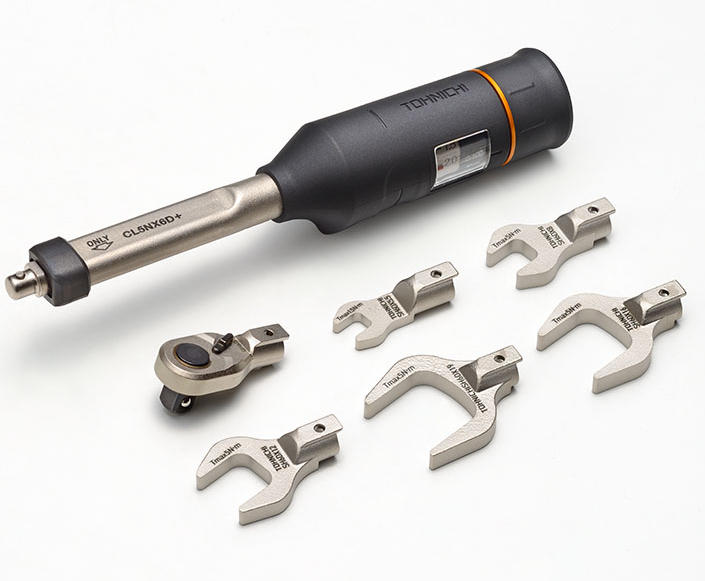

小容量可換頭預置式扭矩扳手（2026 紅點設計獎精密交換頭扭力扳手
CL2NX6D+
CL5NX6D+
 金屬手柄預置式棘輪扭矩扳手（耐油污工業扭力扳手）
QL2N-MH
QL5N-MH
QL10N-MH
QL15N-MH
QL25N-MH
QL50N-MH
QL100N4-MH
QL140N-MH
QL200N4-MH
QL280N-MH
金屬滾花手柄可換頭預置式扭矩扳手（耐油污多工況交換頭扭力扳手）
CL2NX8D-MH
CL5NX8D-MH
CL10NX8D-MH
CL15NX8D-MH
CL25NX10D-MH
CL50NX12D-MH
CL50NX15D-MH
CL100NX15D-MH
CL140NX15D-MH
CL200NX19D-MH
CL280NX22D-MH
CL420NX22D-MH
雙向棘輪預置式扭矩扳手（可正反轉鎖緊扭力扳手）
DQL200N4
DQL280N
DQLE550N2
DQLE750N2
DQLE1000N2
競賽摩托 / 自行車專用預置式扭矩扳手
MTQL40N
MTQL70N
MTQL140N
管鉗頭預置式扭矩扳手（管道螺紋專用扭力扳手）
PHL50N
PHL100N
PHL140N
PHL200N
PHL280N
PHL420N
PHLE850N2
PHLE1300N2
氣動手槍式扭矩螺絲刀（UNITORK 高速精密氣動扭力起子）
AUR5N-mk2
AURLS5N-mk2
AUR12.5N-mk2
AURLS12.5N-mk2
AUR25N-mk2
AURLS25N-mk2
直柄氣動扭矩螺絲刀（UNITORK 精密直式氣動扭力起子）
U30CN
U60CN
U120CN
U250CN
U500CN
U1000CN
ULR120CN
ULR250CN
ULR500CN
充電式手槍扭矩螺絲刀
HAT25N
HATFH25N
HATR25N
HATRFH25N
自動化設備專用直柄氣動多軸扭矩單元
MG120CN
MG250CN
MF6N
MF12N
