日本美德龍METROL高度精密儀器MT傳感器

一、產品定位與核心技術

1. 品牌背景與研發歷程

• 1976 年由松橋章與豐田汽車共同開發，MT=Metrol+Toyota 首字母，開創純機械精密定位傳感器先河

• 座右銘："不模仿其他公司"，專注獨創技術，擁有50 + 項國內外專利

• 全球市場覆蓋74 個國家，工作機械領域累計50 萬臺以上應用案例

2. 核心技術優勢（純機械結構）

• 無電子放大器設計：零漂移、無溫度影響、抗電磁干擾，信號穩定性極強

• 0.5μm 重復精度：行業頂級精度，比 PT 系列（1μm）更高，適合超高精度定位

• IP67 防護等級：全系列通過嚴苛冷卻液浸泡測試，適應切削液飛濺、油霧彌漫環境

• 硬質合金測頭：高硬度、高耐磨性、抗腐蝕，延長使用壽命

• ON/OFF 純機械信號：無需復雜接線與校準，直接適配 PLC/CNC 系統，降低集成成本

二、P 系列完整型號體系（P08/P10/P12 三大子系列）

1. 型號命名規則（以 P10DB-A 為例）

• P：高精度 MT 傳感器 P 系列

• 10：外徑規格（M10×0.5），對應 P08 (M8×0.75)、P12 (M12×1.0)

• D：動作形態（D = 標準型，DK = 大行程，DL = 長行程，M = 微型）

• B：觸點類型（B=NC 常閉，A=NO 常開）

• A：尾部類型（A = 直出線，AL = 帶 L 型接頭，T = 帶連接器）

2. 核心型號與規格參數

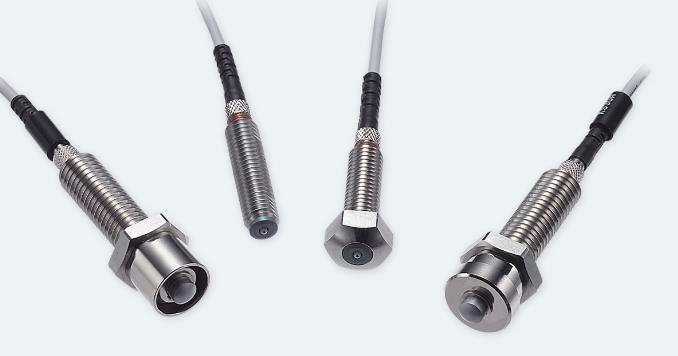

• P08 系列：外徑 M8×0.75，總長 38~45mm，行程 2~3mm，接觸力 1.0~1.5N，重復精度 0.5μm，適用于小型設備、嵌入式安裝

• P10 系列：外徑 M10×0.5，總長 49.8~84mm，行程 3~10mm，接觸力 1.0~1.5N，重復精度 0.5μm，為通用型，CNC 機床標配

• P12 系列：外徑 M12×1.0，總長 55~80mm，行程 3~10mm，接觸力 1.2~1.8N，重復精度 0.5μm，適用于重型設備、高負荷場景

三、工作原理與性能特點

1. 純機械觸發機制

• 內部采用精密彈簧與機械觸點結構，無任何電子元件

• 測頭接觸工件時，產生0.01mm 級微小位移，觸發內部機械開關動作

• 輸出純機械式 ON/OFF 信號，響應時間 ≤1ms，無信號延遲

2. 關鍵性能指標

• 重復精度：0.5μm（范圍值），確保每次觸發位置一致性

• 遲滯：≤1μm，消除信號抖動導致的誤判

• 接觸力：1.0~1.8N（可調），適配不同材質工件

• 工作溫度：0~80℃，寬溫域穩定工作

• 電氣規格：DC5V~DC24V，最大 20mA（電阻負載）

四、應用場景與安裝方式

1. 核心應用領域

• CNC 機床：刀具原點定位、工件在位檢測、熱位移補償

• 汽車制造：車身焊接定位、發動機裝配檢測、零部件尺寸確認

• 半導體設備：晶圓對準、芯片封裝定位、精密平臺校準

• 自動化產線：機器人末端定位、夾具精準定位、裝配過程檢測

2. 安裝方式（適配不同需求）

• 直進接觸型：測頭垂直接觸工件，適合平面定位

• 偏角接觸型：測頭可傾斜接觸，適合曲面 / 邊緣定位

• 磁性安裝型：MG-MT 系列，無需打孔，快速安裝拆卸

• 多方向安裝：360° 旋轉安裝，適配復雜空間布局

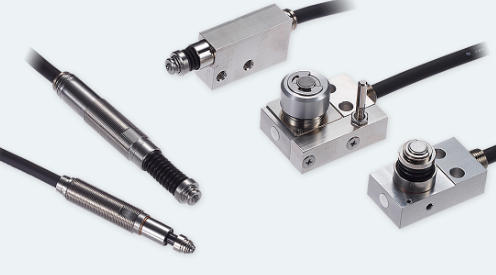

五、與其他系列對比（METROL 產品線）

• MT-P 系列：重復精度 0.5μm，尺寸中（M8~M12），接觸力 1~1.8N，適用高精度定位，價格區間中高

• PT 系列：重復精度 1μm，尺寸超?。∕5×17mm），接觸力 0.5~1N，適用微型設備、嵌入式，價格區間中

• TM 系列：重復精度 1μm，尺寸中（Φ20mm），接觸力 1~1.5N，適用通用定位，價格區間中

• CS 系列：重復精度 2μm，尺寸中，接觸力 1.5~2N，適用經濟型定位，價格區間低
