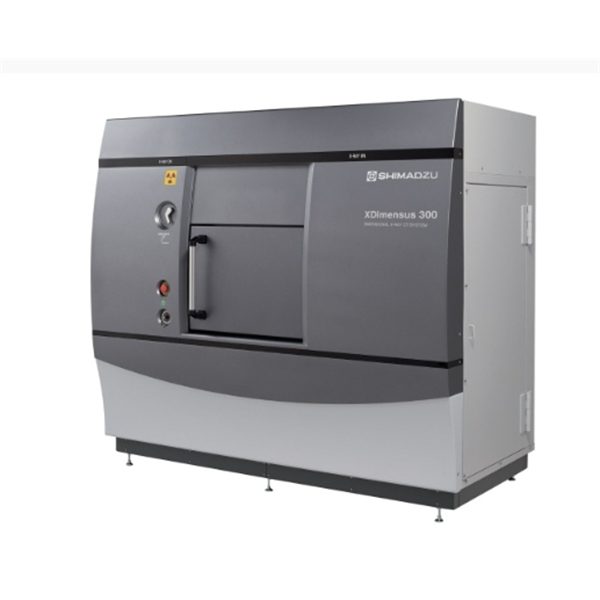

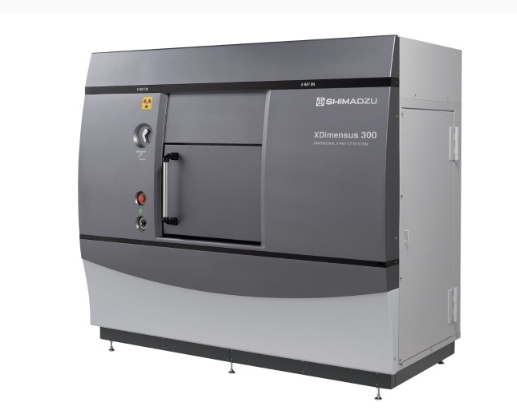

日本MITUTOYO三豐測量X射線CT系統 XDimensus300

精度性能

• 高準確度：將球間距檢測誤差精度提高到 ±（3.8+L/50）μm，例如當 L＝100mm 時，誤差在 5.8μm 以內。通過配備島津產微焦點 X 射線發生裝置、高分辨率大視野檢出器，以及維持裝置內部溫度穩定的空調裝置、結構穩定性很強的花崗巖支架、高精度樣件定位載物臺，實現了高精度測量。

• 精度自診功能：搭載監測系統狀態的自診功能，可向操作人員實時報告裝置狀態。

硬件配置

• X 射線發生裝置：采用島津產高輸出微焦點 X 射線發生裝置，可產生 225kV 的電壓，并實時修正因溫漂導致的 X 射線焦點的偏離。

• 檢出器：使用 16 英寸高分辨率平板檢出器，兼顧了高分辨率和大視野范圍的需求。

• 旋轉載物臺：旋轉載物臺使用空氣軸承，可更大限度控制中心偏移，能夠測量 ?300mm×H300mm 的樣件尺寸。

操作特性

• 操作簡便：拍攝前無需校正，固定樣件后即可開始拍攝。使用新款用戶接口，操作人員無需顧慮拍攝條件，軟件會自動計算出適宜的拍攝條件并進行實時修正。

外觀設計

• 緊湊型機箱：機箱尺寸為 W2195mm×D1561mm×H1971mm，設置空間僅需 4m×3.5m，對放置場所要求不高，卻能實現 ?300mm 樣件尺寸的拍攝。
