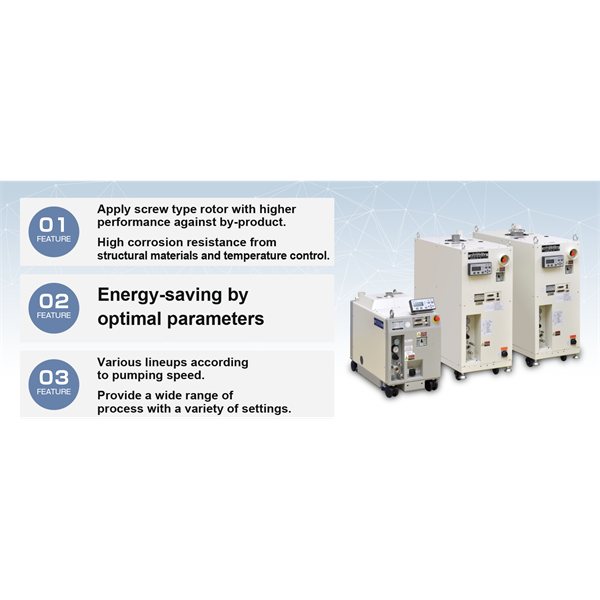

kashiyama日本樫山真空泵SDE90X

貨號: #SDE90X

庫存: 999件

項目/模型		SDE90X	SDE120TX
泵組成		SDE90X	SDE120TX
*1 最大泵速50/60Hz[L/min]		1,300	1500
*1 極限壓力[Pa]		1.3
最大入口壓力[Pa]		大氣壓力
Flange Dia.	進	NW40	NW50
	出	NW40
冷卻水	最大壓力	0.5 MPa (Gauge Pressure)
	必要最小值 (入口-出口)	0.3 MPa
	流量體積	3 to 8 L/min	4 to 8 L/min
	溫度	10至25攝氏度
	Flange Dia	RC 3/8“(帶耦合器)
*2 氮	供應壓力	0.1至0.7 MPa(表壓)
	規則壓力	0.05至0.10 MPa(表壓)
	流量體積	0至80可持續管理(視使用情況而定)
	Flange Dia	Pipe fitting 1/4”
導管	壓強	大氣壓-負196帕
	流	0.5米/分鐘
	Flange Dia	50×85L
電動力	進入動力	3PH，200~220 V，50/60 Hz *3 允許電壓變化土10%
	電容量	6.5千伏安
	連接器	CE05-2A22-22PD-D DDK, Ltd.
控制	最大負載電流	1 A/ point
	連接器	DB-25PF-N Japan Aviation Electronics Ind,Ltd.
潤滑油	類型	Fluorine oil
	體積 [L]	0.7
Approx. Weight [kg]		160	151

*1）在沒有吹掃氣體的情況下。
*2）抽真空腐蝕性氣體等時需要氮?dú)狻?br/>該圖為密封和稀釋所需的總吹掃體積。
*3）電壓的最大允許波動，而不是正常電壓的范圍。
